Description
✅ Giới thiệu & đặc điểm chung

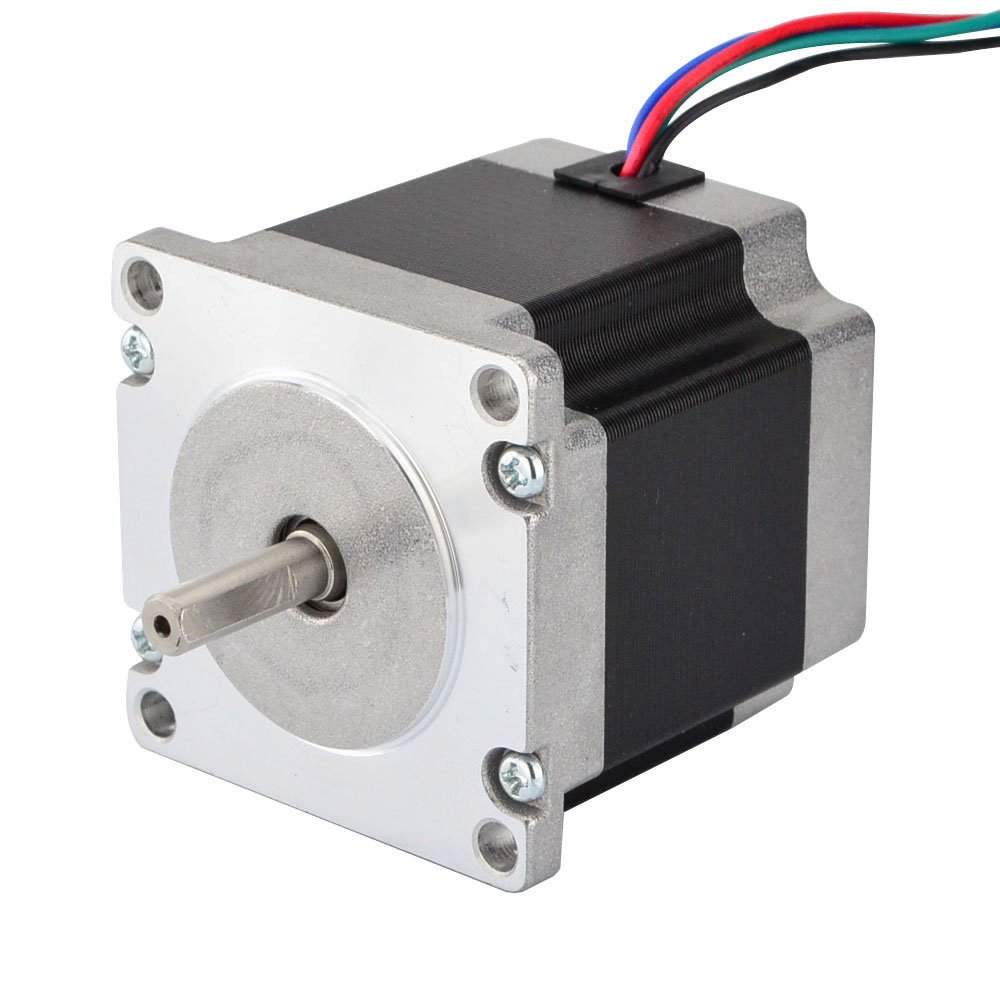

- “57” ở đây chỉ kích thước khung (frame size) — tức mặt bích (flange) của motor có kích thước 57 × 57 mm, chuẩn của NEMA-23. (AKT Motor and Drive)
- NEMA23 là dòng motor bước (stepper) “lai” / “hybrid” (thường 2 pha hoặc 2-phase stepper), rất phổ biến trong máy CNC nhỏ, máy 3D, máy in, robot, thiết bị tự động hóa — vì cân bằng được giữa “kích thước/gọn – mô men đủ khỏe – điều khiển chính xác”. (ican-motor.com)
- Góc bước tiêu chuẩn thường là 1.8°/step (tức 200 bước/vòng), cho phép điều khiển vị trí tương đối chính xác. (ican-motor.com)
- Một số model “cao cấp hơn” có thể hỗ trợ micro-stepping (qua driver phù hợp), từ đó đạt độ mịn / độ phân giải cao hơn (ví dụ chia nhỏ từng bước) — phù hợp với ứng dụng cần di chuyển rất chính xác. (alibaba.com)
📊 Thông số kỹ thuật phổ biến của NEMA23
Tùy model, nhưng đa phần các motor NEMA23 có các thông số trong khoảng sau:
| Thông số / tiêu chí | Giá trị / phổ biến / khoảng |
|---|---|
| Frame size (flange) | 57 × 57 mm (AKT Motor and Drive) |
| Step angle | 1.8° (có model 0.9° hiếm hơn) (sunthen.com) |
| Trục (shaft) | Đường kính thường ~ 6.35 mm (¼ inch) (alibaba.com) |
| Holding torque (mô-men giữ) | Khoảng 0.9 – 2.6 N·m (tùy model) (ican-motor.com) |
| Dòng / pha (current per phase) | Thường ~ 2 – 4 A/ph — cần driver phù hợp. (zltech-hubmotor.en.made-in-china.com) |
| Kiểu động cơ | 2 pha (two-phase) hybrid stepper. (ican-motor.com) |
👉 Ví dụ: một motor NEMA23 có mô-men ~ 1.2 N·m — đủ mạnh cho các ứng dụng CNC nhỏ, máy in 3D, robot, servo trục,… (make.epfl.ch)
🎯 Ưu điểm & Khi nào nên dùng
Ưu điểm:
- Kích thước gọn & tiêu chuẩn — dễ thay thế, dễ thiết kế khung gắn, phù hợp nhiều hệ thống như CNC, 3D printer, tự động hóa, robot.
- Điều khiển vị trí & tốc độ chính xác hơn so với động cơ DC thông thường — mỗi “bước” là mức nhỏ cố định (1.8° hoặc nhỏ hơn nếu micro-stepping).
- Mô-men đủ mạnh (so với kích thước) để kéo tải vừa, máy CNC nhỏ, trục dẫn hướng, băng tải, servo cơ khí nhẹ → phù hợp công nghiệp nhẹ / DIY / robotics.
- Tương thích với nhiều driver tiêu chuẩn — dễ tìm driver, linh kiện — thuận tiện cho hobby, DIY, hay công nghiệp nhẹ.
Ứng dụng điển hình:
- Máy CNC nhỏ, máy khắc, máy khắc laser, máy router, máy khắc gỗ/kim loại.
- Máy in 3D, máy vẽ, máy khắc — nơi cần di chuyển chính xác.
- Robot, cánh tay robot, bảng điều khiển cơ khí, thiết bị tự động hóa, máy đóng gói, công tắc tự động,…
- Bất kỳ hệ thống nào cần điều khiển vị trí chính xác, mô-men vừa/tốt, nhỏ gọn, dễ tích hợp.
⚠️ Hạn chế & Những điều cần lưu ý
- Mô-men giảm nhanh khi tốc độ tăng cao — động cơ bước rất mạnh ở trạng thái “đứng/giữ vị trí” (holding torque), nhưng khi quay nhanh, torque giảm — không phù hợp nếu bạn cần tốc độ cao + torque lớn liên tục. Đây là điểm mà nhiều người dùng NEMA23 phàn nàn. (trên Reddit có người ghi: dù motor ghi 3 N·m holding torque, thực tế đo chỉ ~0.7 N·m) (Reddit)
- Nếu cần tải rất nặng, mô-men lớn, tốc độ cao → NEMA23 có thể không đủ, cần motor lớn hơn (ví dụ NEMA34/42, servo, motor DC/BLDC…).
- Cần driver phù hợp — vì motor yêu cầu điều khiển dòng & bậc micro-stepping đúng, wiring đúng, nguồn, điện áp phù hợp — nếu không dễ bị mất mô-men, rung, kêu, hoạt động không ổn định.
- Khi dùng nhiều pha/ tải lớn — motor tạo nhiệt, cần tản nhiệt/ làm mát hoặc nghỉ giữa chu kỳ, đặc biệt trong môi trường khép kín.
✅ Một vài ví dụ thực tế – mẫu NEMA23 đang bán
Động cơ bước 57 NEMA23 57×57×112 mm
Stepper NEMA23 57×57×112
₫825,000
Stepper Motor 57 NEMA23 57×57×56 mm
Stepper NEMA23 57×57×56
₫300,000
- Động cơ bước 57 NEMA23 57×57×112 mm — mẫu tiêu chuẩn, khung 57 × 57 mm, dùng cho CNC, máy khắc, dự án DIY; phù hợp nếu bạn cần mô-men tốt + khung dài hơn để gắn phụ kiện thêm.
- Stepper Motor 57 NEMA23 57×57×56 mm — phiên bản gọn hơn (shorter body), phù hợp cho máy nhỏ, robot, thiết bị cần tiết kiệm không gian, vẫn giữ đủ mô-men và độ chính xác.
🔧 Khi nào nên chọn NEMA23 – và khi nào nên cân nhắc khác
- Chọn NEMA23 khi bạn làm CNC nhỏ, máy 3D, robot, mô hình, thiết bị tự động hóa nhỏ/vừa, máy khắc, máy in, v.v. — yêu cầu điều khiển chính xác, mô-men vừa, gọn nhẹ.
- Hãy cân nhắc motor mạnh hơn (NEMA34, NEMA42 hoặc servo / BLDC / DC motor) nếu: cần tải nặng, mô-men lớn liên tục, tốc độ cao, hoặc độ bền & hiệu suất cao trong môi trường công nghiệp.
